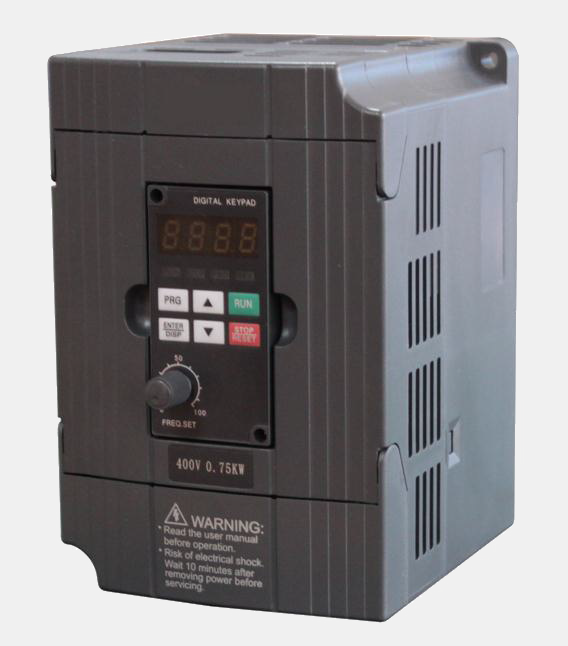

Частотные преобразователи серии A

IDS Drive серия A Предназначены для управления скоростью вращения трехфазных асинхронных электродвигателей с короткозамкнутым ротором мощностью от 0,4 до 450 кВт в составе такого оборудования как, насосы, вентиляторы, миксеры, экструдеры, транспортирующие и подъемные механизмы и другого.

Характеристики и маркировка IDS Drive серии A
Пункты Серия «A»
Вход Номинальное напряжение, частота.
С тремя фазами 380V 50/60Hz;
одна фаза 220V 50/60Hz
Диапазон напряжений
380V: 330~440V;
одна фаза 220V: 170V~240V
Выход Напряжение
380V: 0~380V;
одна фаза 220V: 0~220V
Частота
0.10~400.0Hz
Метод управления Векторное управление, управление U/F
Дисплей Пять разрядов, световые индикаторы; заданная частота, выходная частота, выходной ток, напряжение шины DC, температура модуля, управление работой, и ошибки.
Основные функции Диапазон выходной частоты
0.10Hz~400.00Hz
Дискретность задания частоты
Цифровое задание: 0.01 Гц.
Аналоговое задание: 0.1 % макс. выходной частоты
Точность выходной частоты
0.01Hz
Управление U/F
Настройка кривой U/F может удовлетворить различным требованиям нагрузки.
Управление вращающим моментом
Авто-увеличение: автоматически поднимает вращающий момент согласно нагрузке. Ручное увеличение: позволяет увеличить от 0 до 20 % вращающего момента.
Многофункциональный входной терминал
8 многофункциональных входов берут на себя управление за 15 скоростями, процессом, 4 уставками ускорения/замедления, функциями вверх и вниз.
Многофункциональный выходной терминал
Три многофункциональных выхода диагностируют работу, нулевую скорость, внешнюю ошибку, сигнал и тревогу.
Установка ускорения и замедления
Время ускорения/торможения может быть соответственно установлено 0~600s.
Дополнительные функции ПИД управление
Встроенное ПИД управление.
RS485
Стандартная функция коммуникации RS485 (MODBUS).
Уставка частоты
Аналог 0~10V, 0~20mA, непосредственная установка частоты, RS485 , функция увеличение / уменьшение.
Скорость
Через восемь многофункциональных входных терминалов может быть установлено 15 уставок скорости.
Автостабилизатор
Выбор автостабилизатора.
Счетчик
Встроенные 2 группы счетчиков.
Защитные функции Перегрузка
Постоянный вращающий момент 150% 1 минута.
Превышение
Превышение напряжения может быть установлено.
Понижение
Понижение напряжения может быть установлено.
Другие
Защита от перегрева, защита короткого замыкания, блокировка параметров.
Условия эксплуатации Температура
-10°С … 40°С.
Влажность
Максимальная 95% (без конденсата).
Высота
Менее чем 1000 м.
Вибрация
Максимальный 0.5G
Охлаждение Обязательное охлаждение
Уровень Защиты IP 20
Способ установки Ниже 132 кВт на панели
110, 132, 160 кВт на панели или в кабинете
Выше 160 кВт в кабинете


Модельный ряд.
Модель Вход Мощность (кВт) KVA Ток (A) Перегрузка (60 сек) (A) Двигатель (кВт)
A20P4 Одна фаза 220V·50/60Hz 0.4 1.0 2.5 3.75 0.4
A20P7 Одна фаза 220V·50/60Hz 0.75 2.0 5.0 7.5 0.75
A21P5 Одна фаза 220V·50/60Hz 1.5 2.8 7.0 10.5 1.5
A22P2 Одна фаза 220V·50/60Hz 2.2 4.5 11 16.5 2.2
A40P7 С тремя фазами 0.75 2.2 2.7 4.05 0.75
A41P5 С тремя фазами 380V·50/60Hz 1.5 3.2 4.0 6 1.5
A42P2 С тремя фазами 2.2 4.0 5.0 7.5 2.2
A43P7 С тремя фазами 380V·50/60Hz 3.7 6.8 8.6 12.9 3.7
P45P5 С тремя фазами 380V·50/60Hz 5.5 10 12.5 18.75 5.5
P47P5 С тремя фазами 380V·50/60Hz 7.5 14 17.5 21 7.5
P4011 С тремя фазами 380V·50/60Hz 11 19 24 28.8 11
P4015 С тремя фазами 380V·50/60Hz 15 26 30 36 15
P4018 С тремя фазами 380V·50/60Hz 18.5 32 40 48 18.5
P4022 С тремя фазами 380V·50/60Hz 22 37 47 56.4 22
P4030 С тремя фазами 380V·50/60Hz 30 52 65 78 30
P4037 С тремя фазами 380V·50/60Hz 37 64 80 96 37
P4045 С тремя фазами 380V·50/60Hz 45 72 90 108 45
P4055 С тремя фазами 380V·50/60Hz 55 84 110 132 55
P4075 С тремя фазами 380V·50/60Hz 75 115 152 182.4 75
P4090 С тремя фазами 380V·50/60Hz 90 135 176 211.2 90
P4110 С тремя фазами 380V·50/60Hz 110 160 210 252 110
P4132 С тремя фазами 380V·50/60Hz 132 193 255 306 132
P4160 С тремя фазами 380V·50/60Hz 160 230 305 366 160
P4185 С тремя фазами 380V·50/60Hz 185 260 340 408 185
P4200 С тремя фазами 380V·50/60Hz 200 290 380 456 200
P4220 С тремя фазами 380V·50/60Hz 220 320 425 510 200
P4250 С тремя фазами 380V·50/60Hz 250 365 480 576 220
P4280 С тремя фазами 380V·50/60Hz 280 427 560 672 280
P4300 С тремя фазами 380V·50/60Hz 300 450 580 672 300
P4315 С тремя фазами 380V·50/60Hz 315 460 605 726 315
